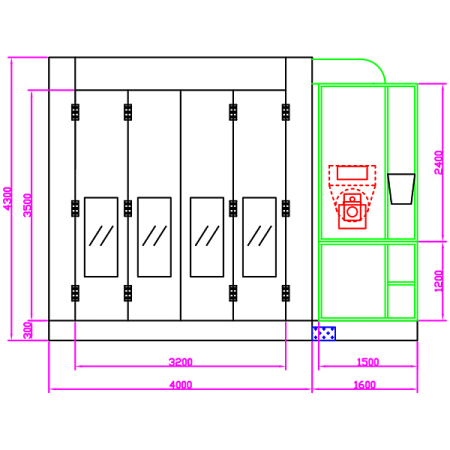

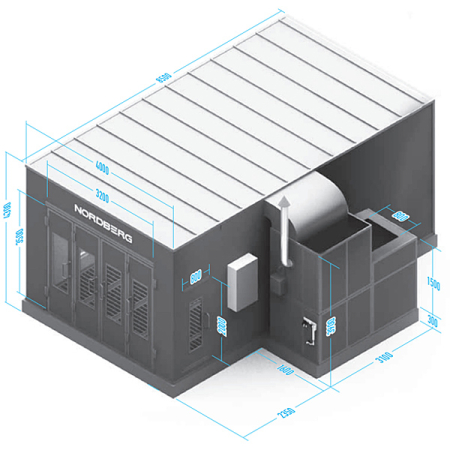

Покрасочная сушильная камера Nordberg MEDIO 2 в комплекте с дизельной горелкой RIELLO G20 предназначена для полной окраски/сушки автомобилей или отдельных элементов кузова и любых деталей. Внутренние габариты камеры – 8400×3900×3550 мм; размеры 4-створчатых ворот – 3200х3500 мм. Предусмотрена дверь для персонала 800х2000 мм с закаленным стеклом и с замком-пневмоклапаном.
Внимание! Установку окрасочной камеры необходимо производить только в отапливаемом помещении.
Особенности конструкции покрасочной (окрасочной) сушильной камеры Nordberg MEDIO 2:
• Теплообменник изготовлен из нержавеющей стали. Оснащен противовзрывным клапаном. Эффективность теплообмена ≥85%.
• Теплогенераторный блок изготовлен из профилированной оцинкованной стали, панели: внутри – оцинкованная сталь, снаружи – порошковая окраска.
• Металлическое основание высотой 300 мм, усилено балками, оцинкованные решетки по всей поверхности + воздухораспределительные пластины под каждой решеткой, без рамп.
• Потолочные элементы. Оцинкованная сталь, решетки-держатели фильтров покрыты специальной порошковой краской.
• Стеновые сэндвич-панели. Теплонаполнитель EPS все торцы зашиты.
• Потолок. Оцинкованные панели толщиной 50 мм.
• В конструкцию камеры входят следующие фильтры: подготовительный, потолочный 600G, напольный фиберглассовый и фильтры моторов.
• Воздухозабор осуществляют два центробежных мотора мощностью по 5,5 кВт каждый, свовокупной производительностью 30 000 куб. метров воздуха в час.
• Удаление воздуха осуществляет один центробежный мотор мощностью 9 кВт, производительностью 25 000 куб. метров воздуха в час, оснащенный ручной заслонкой для регулировки внутреннего давления.
• Нагрев. Пневматический привод заслонки для автоматического переключения «рецикл воздуха» – экономия топлива.
• Освещение производится за счет10-ти наклонных потолочных светильников по 4 лампы ×36 Вт в каждом с совокупности с12-ю настенными горизонтальными светильниками по 2 лампы ×18 Вт в каждом. Электронный пуск, лампы Philips, освещенность ≥1000 люкс.
• На контрольной панели размещены: управляющее реле, окраска, окраска с подогревом, сушка, выключатели освещения, таймер сушки, температурное реле, таймер, экстренное выключение, датчик давления, температурный контроллер японской компании.
• В комплект поставки входит дизельная горелка RIELLO G20 (Италия) теплопроизводительностью 260 000 кКал/час.
Опционально (отдельный заказ за дополнительную плату) доступны:
1. Горелка одноступенчатая дизельная RIELLO Gulliver RG5S и увеличенный теплообменник.
2. Замена теплоизоляционного материала в стеновых панелях ESP на ROCKWOOL.
3. Версия камеры без основания и напольных решеток.
4. Третий ряд светильников по 6 шт. с 2-х сторон (12 шт.) по 2 лампы х18 Вт.
Наружные габариты, мм | 8500×5600×4300 |
---|---|
Внутренние габариты, мм | 8400×3900×3550 |
Габариты ворот, мм | 3200х3500 |
Выработка приток, куб.м/час | 30000 |
Выработка вытяжка, куб.м/час | 25000 |
Потребляемая мощность, кВт | 22 |
Электропитание, В | 380 |
камера с горелкой RIELLO G20
