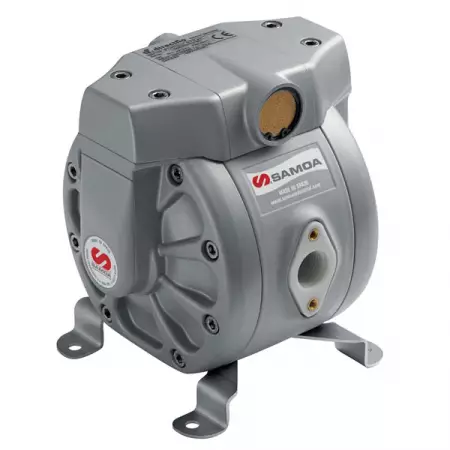

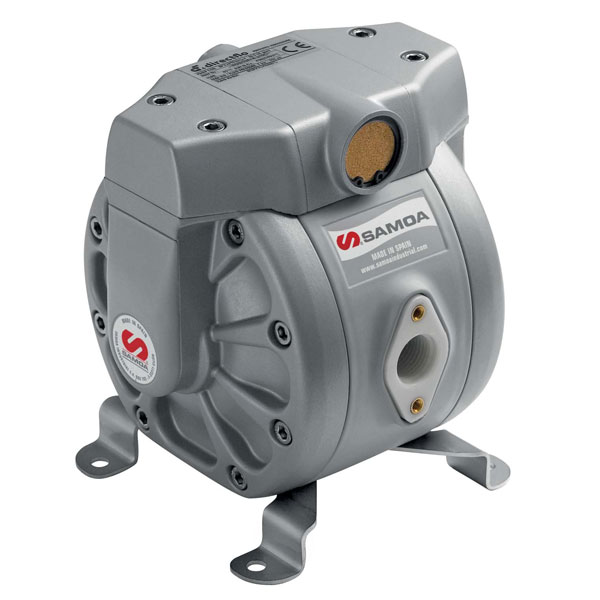

Мембранный пневмонасос Samoa DF50 DIAPHRAGM PUMP DF50-AC/HT артикул 552016 предназначен для перекачки смазочных материалов, отработанного масла, антифриза, трансмиссионных жидкостей, жидкостей для стеклоомывателя, растворителей, реагента AdBlue и др технических жидкостей.
Насос возвратно-поступательного принципа действия с пневматическим управлением а имеет двойную мембрану и представляет собой имеющее две камеры. Обе мембраны расположены по центру камер. Они отделяют сжатый воздух (сухая сторона) от рабочей жидкости (мокрая сторона). Вал передает возвратно-поступательное движение от одной мембраны к другой. Клапан (пневмодвигатель) поочередно направляет воздух из одной камеры в другую. Таким образом осуществляется движение мембраны. Во время каждого хода жидкость нагнетается одной из мембран, а вторая мембрана всасывает ее в расширяющуюся камеру. Обратные клапаны (по два на стороне нагнетания и стороне всасывания) контролируют и направляют поток жидкости.
Технические характеристики пневмонасоса Samoa DF50 DIAPHRAGM PUMP DF50-AC/HT 552016:
• тип – мембранный пневматический;
• тип перекачиваемой жидкости – ГСМ, техн. жидкости, вода;
• диапазон рабочего давления, бар – 3-7;
• коэффициент сжатия: 1:1;
• производительность, л/мин – 50
• подача за ход, л/цикл – 0,1;
• максимальный размер твердых частиц, мм – 3;
• макс. сухая/мокрая высота всасывания, м – 6/8;
• соединение на входе воздуха, дюймы – 3/8;
• соединение на входе продукта, дюймы – 1/2 и фланец;
• соединение на выходе продукта, дюймы – 1/2;
• материал смачиваемых частей – полипропилен;
• шарики клапанов выполнены из полипропилена;
• мембраны выполнены из хайтрела;
• корпус полностью выполнен из алюминия;
• габариты, мм – 156х160х167;
• масса, кг – 3,5;
• габариты в упаковке, мм – 220x220x220;
• масса в упаковке, кг – 3,83.
Тип насоса | пневматический мембранный |
---|---|
Модульный | да |
Производительность, л/мин | 50 |
Подача за ход, л/цикл | 0,1 |
Коэффициент сжатия насоса | 1:1 |
Рабочее давление, бар | 3-7 |
Воздушное подсоединение, дюймы | 3/8 |
Диаметр входа, дюймы | 1/2 |
Диаметр выхода, дюймы | 1/2 |
Габариты, мм | 156х160х167 |
Масса, кг | 3,5 |
надёжность и долговечность | |
---|
